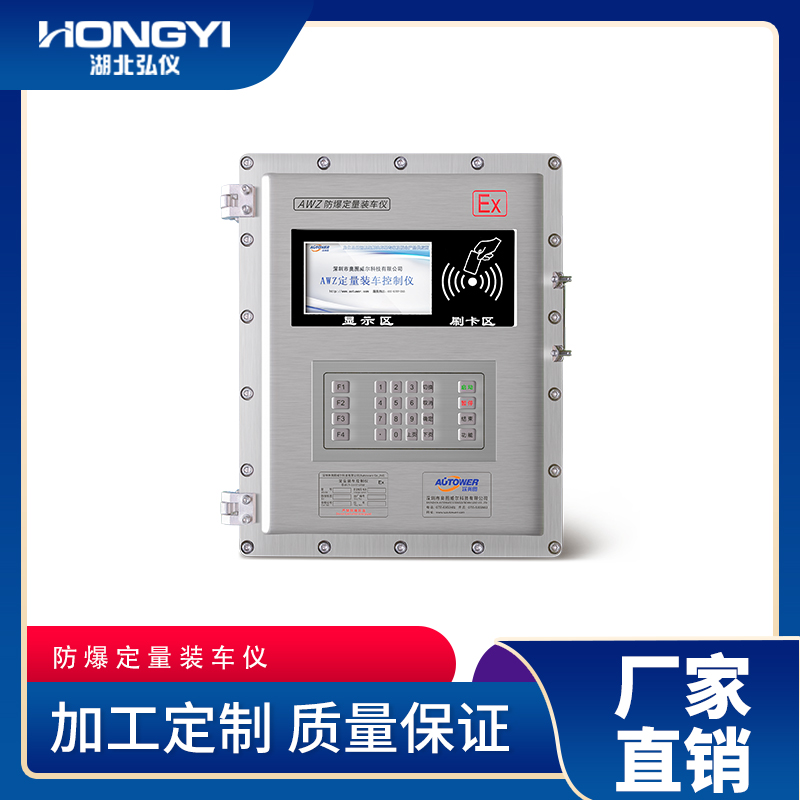

一、 批量控制器概述

　　批量控制器(也可稱為防爆定量裝車控制器)是一種以高級智能控制器為核心的新型智能化隔爆型防爆儀表。其核心部件采用智能可編程控制器和彩屏操作終端，結合通用的工控組態軟件和先進的控制算法，具有控制精度高、性能可靠、易于維護和使用等特點。同時，該批量控制器配置標準的工業以太網通訊接口和通用的TCP/IP協議,并且可以選配完全開放標準MODBUS RTU通訊協議的RS485通訊接口，易于接入其它控制系統。另外根據用戶需求，批量控制器從安裝方式上分壁掛式和柜體式，安裝靈活簡單，方便了用戶在操作上的可選擇性;批量控制器支持IC卡、二維碼等信息讀寫器，加強裝(卸)車管理流程。

　　批量控制器通訊及信號接口豐富，可以和各種流量計、溫度計、液位開關、接地開關、控制閥門、上位微機等配套，構成一個完整的分布式定量裝(卸)車控制系統。系統可單機運行，由操作人員就地操作、監視;也可以通過通信電纜線與控制室的計算機相連，由計算機實現裝(卸)車的作業控制，將現場情況匯總到控制室由計算機集中管理，顯示、打印各類報表。

　　批量控制器適用于石油、化工、制藥等行業的液態物料裝車、卸車、裝桶以及配比裝車等過程的控制。

　　二、 批量控制器特點

　　可控制一到四路裝(卸)車鶴位;

　　可進行物料的配比裝車控制

　　采用PLC控制，產品高度智能化制動化;

　　畫面顯示屏，具有高清全真彩色漢字、圖形等處理功能;

　　可接入各種安全聯鎖信號，即在在信號異常的情況下不能啟動或立即輸出急停信號，停止裝(卸)過程;

　　具有緊急功能，即在發生緊急情況時按“急?！卑粹o可立即停止裝(卸)過程;

　　具有遠程和就地兩種工作方式，且可自由切換;

　　具有掉電保護功能，即在停電情況下保存各種參數及記錄，供電后可根據停電前的參數按啟動后繼續完成;

　　設備自檢功能，內部發生故障時會報警提示;

　　操作權限設置功能，可設置多種操作權限和多級別密碼，保證數據和系統的安全;

　　具有開放的通訊協議，可通過以太網協議或MODBUS RTU協議與上位機或其他系統通訊。

　　三、 工作原理

　　1. 硬件構成

　　系統硬件主要由智能可編程控制器集成系統、一體化液晶操作面板、裝(卸)車信息讀寫系統、防爆箱體等組成。

　　2. 流量采集和積算

　　批量控制器采集流量計累計數據，實現定量控制，一般流量計的輸出信號采用脈沖方式，下降沿觸發，頻率范圍：0∽10KHz，也可以采用RS485接口，MODBUSB協議采集。

　　3. 閥門、泵的控制與回訊

　　閥門的控制開關的延長時間(0∽99秒或分)可根據操作面板的提示由面板輸入。當達到設定的時間批量控制器自動打開閥門，當裝(卸)車完畢，批量控制器自動按延遲時間關閉閥門。根據現場控制情況的不同采用不同的控制方式。

　　泵的啟、停控制方法也和閥門一致。

　　閥門、泵的開關狀態可實時的用圖形顯示在操作面板上。

　　4. 連鎖與報警

　　裝車時，液位開關安裝于略高于車額定液位處，當液位超過額定液位，液位開關發出信號，批量控制器關閉所有閥門，發出報警鈴聲，同時操作面板上顯示報警信息。

　　為了避免裝(卸)過程中物料與空氣摩擦產生靜電積累過高引起火災事故，要求槽車具有良好的接地系統。批量控制器啟動后首先檢測接地報警信號，如大于規定接地電阻(100歐姆)，則發出接地報警鈴聲，拒絕執行裝(卸)車，同時操作面板顯示接地報警信息。

　　其它安全聯鎖設備的信號可通過硬接線接入批量控制器，實現裝(卸)過程自動聯鎖，確保裝(卸)過程的安全。
